模具钢的基本认识,特别是塑料模具钢

发布时间:2015-04-15 22:20:58  浏览次数:


一、简介:

1. 钢材种类极杂且多,其中模具用钢材分三类:

指标倾向

a. 塑料模具钢:高抛光度

b. 热作工具钢:高强度、耐高温

c. 冷作工具钢:耐高压、耐磨损——‘高速工具钢’为其一分支

2. 常见牌号标志:

a. JIS——日本工业规格

b. ASTM——美国材料试验协会规格

c. AISI——美国钢铁协会规格

d. DIN——德国国家规格

e. GB/YB——中国标准

二、使用惯例:检附典型厂商产品型录

1. P20,最常用的塑料钢

2. PDS5,类似P20,但比P20难加工,缺点是温度较高易硬化

3. PDS1,不等于S45C,不是型腔用,使用在模架,以降低成本

4. 若要求耐用性,则模架材料S50C或S55C,国内常见克难办法为S45C锻打,硬度更高,耐磨性比S50C更好 注:曾有人表示S45C锻打优于S50C的耐磨性,事实上,该S50C恐有伪劣产品之嫌

5. 型腔钢材对硬度要求高于P20时,可选用NAK80,利于耐用

6. 选择倾向:

a. 塑胶钢:即用在塑胶射出成模,再区分镜面抛光、耐蚀性等要求

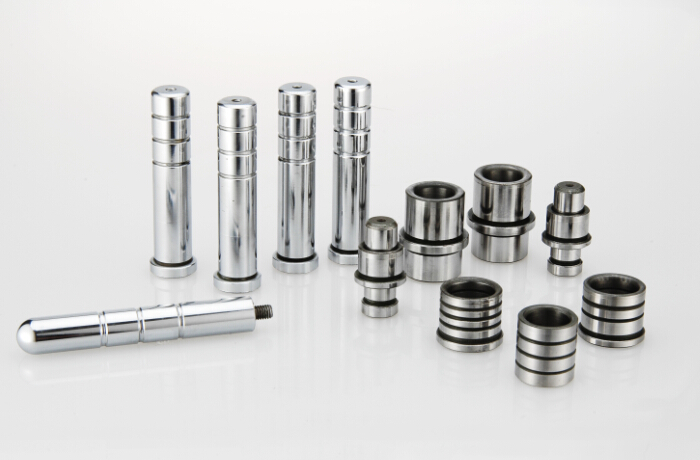

b. 冷作钢:用在导柱套标准零件,也用在精密五金模或耐磨的塑胶模或冷冲模

c. 热作钢:铝或锌合金压铸模

7. 塑料钢许多都是预硬型,以免热处理变形

8. 各类钢材成份倾向:中碳:含C量0.3—0.8%

a. 塑料钢:中碳或低碳 少量镍铬系(1—10%)或中量接近SUS420不锈钢铬系(>10%) 耐腐蚀

b. 热作钢:中C,少量Cr

c. 冷作钢:高C 注:高速钢:高C,少量钨钼钒系(甚至加钴)。加少量铬可增加强度。

9. 大类区分解说:

a. 冷作钢: 此类钢种在常温下使用,由于硬度高与耐磨要求,含碳量属于高碳钢(C>0.8%),甚至加入少量多钨钼钒元素,表助于提高耐磨性,另外,高硬度须防范发脆,故添加铬(约4—12%)以提高韧性和强度,也常辅之以锰元素

b. 热作钢: 此类钢种主要要求在于500—850℃左右较高温度的使用环境,故而耐高温的钨钼钒系元素与冷作钢相当,因其耐磨性非主要要求,是以含碳量仅属于中碳钢(0.3—0.8%),且其进而对韧性的影响减少,故含铬量略下降(约3—5.2%)

c. 塑料钢: 模腔表面的耐磨蚀为其主要要求,故属于低碳钢(C<0.3%)以减少其氧化倾向,并添加中量铬或少量镍铬元素以提高其耐腐蚀性能

S136---------适用于材料含酸性物质,产量高,镜面要求的模具.

S136-SUP-----适用于材料含酸性物质,产量高,镜面要求的模具.相对S136此材料耐酸性更高,质地也更均匀.

8407---------适用于材料含酸性物质,产量高,外观要求不高的的模具.材料硬化以后韧性较好,常用于合金 压铸类的模具,塑胶材料中含较高玻纤的模具也常选用此材料.

H13----------性能与8407相当,但在硬化后韧性稍差,因此重合金类(如铜合金)的模具一般不建议使用.

S136H--------适用于材料含酸性物质,有一定外观要求,但产量一般的模具.

以上几乎都是防腐蚀性的材料,尤其S136和S136H之间的取舍是很多人一直难以决断的.在此说名,因S136需要硬化以后才能做精加工对于产量不高的模具如果选用,起制造成本相对于预加硬的S136H要高出约15%-20%.

NAK80-------这是一种优良的非防腐蚀性的材料,预硬的硬度达到40HRC左右,切削性能和抛光性能非常优秀,甚至可以达到镜面要求, 但生产过程中会很快被酸性的物质所腐蚀而边得朦胧.但对与腐蚀性不太强,有没有外观要求的POM类材料,NAK80是个很好的选择.

718H---------欧美常用的非防腐蚀性的材料,预硬硬度一般在32HRC以上,切削性能和抛光性能非常好,常用在ABS,PP等较软的塑胶模具的型腔上.

738H---------非防腐蚀性的材料,预硬硬度一般在32HRC以上,切削性能和抛光性能一般,常用在ABS,PP等较 软的塑胶模具的内部,不建议用到成型产品外观的部分.以上所提的材料除NAK80外基本上都可以归于2344和P20材料家族,各位在选用时需尽量考虑到材料特性,生产要求,以及模具成本等综合考虑,本贴谨希望可以对后进的XDJM有参考之用.

2343和2344---为热作工具钢,个人认为这两种差不多.2343少用,2344用得多点.

2767---------多用于五金模中,2764本人不清楚

2083---------价钱平,可淬火用于酸性塑料,抛光性能好,也可以用2083H不用淬火.

高价模用.要镜面的时候用S136.

低价模用2083,

没酸性用NAK80或718H.

淬火HRC58度以上用718和S136,

8407的多用一勝百;

NAK80多用日本大同;

2344,2083等多用龙记. 我们一般都用2343ESU做模芯,其耐磨性和韧性及淬透性都很好。

2344除了有以上特点外更有利于冷却。

比较一下他和8407相比较各有什么不同?

2767强度和硬度都要好一点,但不利焊接和加工 2764同2343相比稍软一些,我看都用在靠破的地方 另外2083和9986都用来做一些长轴状的型心。 同一型号的, 带H的是指预硬钢; 不带H的没预硬,要软一些,没带H的常要热处理.

718H-------在普通塑胶模上用的最多了,738比718差一些.

NAK80------的抛光性能好, 常用于要抛光的模或透明料, 日本客人常要求用NAK80. 这料已加硬, 达HRC40多.

SKD11------可热处理到HRC60度以上, 常用来做插头模, 冲压模,刀模等.

DF2与SKD11类似---只是很多奸商常用国产料充当.

SKD61------一种热作模具钢, 可用于压铸模,常热处理到HRC50左右, 韧性很好. 也常用来做塑胶模的细小镶件.

H13--------是美国牌号, 与SKD61是相同的料.

NAK55与NAK80-----差不多, 但没用过.

635------做电木模.

236------一种不锈钢, 客人指定的, 用于PBT+30%GF的料.

S136-----耐腐蚀性很好的料, 抛光性也好, 常用与放出腐蚀气体及有腐蚀性的料, 也常用于透明料.

S136H----就是S136的预硬料, 用途不用我说了

1.对于像PC、PBT+GF、PA等料的塑胶模,要做硬模,选用SKD61料热处理至HRC48-52度就很经济了。

2.对于PC透明料,或者模面要求抛光,或者会放出腐蚀气体料的硬模,选用S136热处理是一个不错的选择。

3.对于电木模类的热固性塑胶模具,采用SKD61、8407热处理均可。但在进浇点处另镶白钢镶件或者镶钨钢镶件。钨钢的耐磨性最好,但不能用传统机加工法加工,只能用线割、电火花等特种加工。
